交流耐壓試驗是發電機絕緣試驗項目之一，它的優點是試驗電壓和工作電壓的波形、頻率一致，作用于絕緣內部的電壓分布及擊穿性能比較等同于發電機的工作狀態。無論從劣化或熱擊穿的觀點來看，交流耐壓試驗對發電機主絕緣是比較可靠的檢查考驗方法。由于有上述優點，所以交流耐壓試驗在電機制造、安裝、檢修和運行以及預防性試驗中得到普遍地采用，成為必做項目。

試驗電壓倍數的選擇原則，不能低于發電機絕緣可能遭受過電壓作用的水平。發電機通常連接為星形，繞組的端口對地承受著相電壓，而當網路有一相接地故障時，其他兩相對地電壓就升高至線電壓，所以工頻對地試驗電壓最小不能低于發電機的工作線電壓，否則將沒有意義。此外，主要考慮操作過電壓和大氣過電壓的作用。對于大氣過電壓，照我國目前大氣過電壓保護水平和運行經驗，基本上能夠防止它們對發電機的侵襲。且在電機制造廠出廠試驗時，已進行過相當于現有大氣過電壓保護水平下，使發電機可能遭受大氣過電壓幅值的交流電壓的耐壓試驗。對現行的預防性試驗來說，絕緣水平也有相當的裕度。多年來，根據電力系統的運行經驗，由于大氣過電壓擊穿正常絕緣的電機事例還沒有發現，而且大型機組都無直饋線，因此預防性耐壓試驗主要是從操作過電壓來考慮的。

操作過電壓在大多數情況下，其幅值不超過3倍相電壓，約等于1.7倍線電壓，實際上一般都不大于1.5倍線電壓。另外考慮到我國電機絕緣水平，不宜將試驗電壓提得過高。長期的經驗證明，我國預防性試驗規程中規定為1.5倍線電壓的耐壓標準是合理可行的，對發電機可靠運行，防止運行中絕緣擊穿事故起了重要作用。

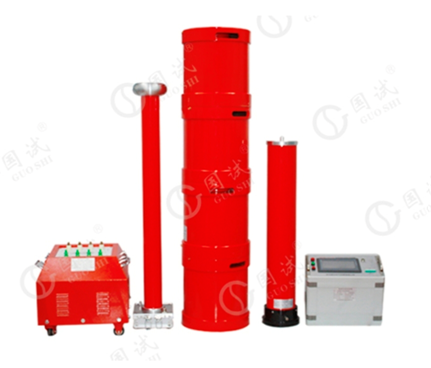

武漢國試公司為您提供優質產品GSBXB系列串聯諧振耐壓裝置主要針對電力電纜、GIS、電力變壓器及電力系統的交流耐壓試驗設計制造。電抗器采用多只分開設計，可滿足高電壓、小電流的設備試驗條件要求。是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
